2024年6月 製品化
FAB-s110 24時間連続稼動モデル
COMPACT MODEL
小型・省スペースの組込み用パソコン
both
- トップページ
- 組込みソリューション
- 製品
- 組込みパソコン
- FAB-s110
24時間連続稼動
コンパクト設計・省スペース
長期供給
国内生産
組込みパソコン
Windows® 10 IoT、Windows® 11 IoTは強固なセキュリティや、長期サポートが提供されます。 ※2 OS無しも選択可能。OS無しを選択した場合、Linux®のご利用は受託対応いたします。
24時間連続稼動
FAB-s110
コンパクトモデル
特長
インテル® 第12世代CPU搭載モデル
以下のCPUから選択可能
- Intel® Core™ i5-12500TE Processor（最大4.30GHz）
- Intel® Core™ i3-12300TE Processor（最大4.00GHz）
- Intel® Celeron® Processor G6900TE（2.40GHz）
OS
以下のOSをサポート※1 ※2
- Windows® 10 IoT Enterprise LTSC 2021
- Windows® 11 IoT Enterprise LTSC 2024
Windows® 10 IoT、Windows® 11 IoTは強固なセキュリティや、長期サポートが提供されます。 ※2 OS無しも選択可能。OS無しを選択した場合、Linux®のご利用は受託対応いたします。
24時間連続稼動
エンベデッド向け部品を採用することで、２４時間連続稼動が可能です
省スペース
コンパクト設計により省スペースを実現
VESAマウントによるディスプレイ背面への設置やスタンドを使用した縦置きも可能です
本体サイズ
W:190mm D:190mm H:61mm※
※
突起部、ゴム足、縦置きスタンドを含みません
長期供給
エンベデッド向けCPU、チップセットを採用することにより長期供給を実現
販売開始より供給期間3年、保守期間5年に対応いたします
(2024年6月販売開始)
国内生産
ISO9001に基づく徹底した品質管理体制、各種規格※への対応などにより、高品質な製品を提供いたします
※
対応規格に関しては「スペック表」「関連規格」をご確認ください
IOポート

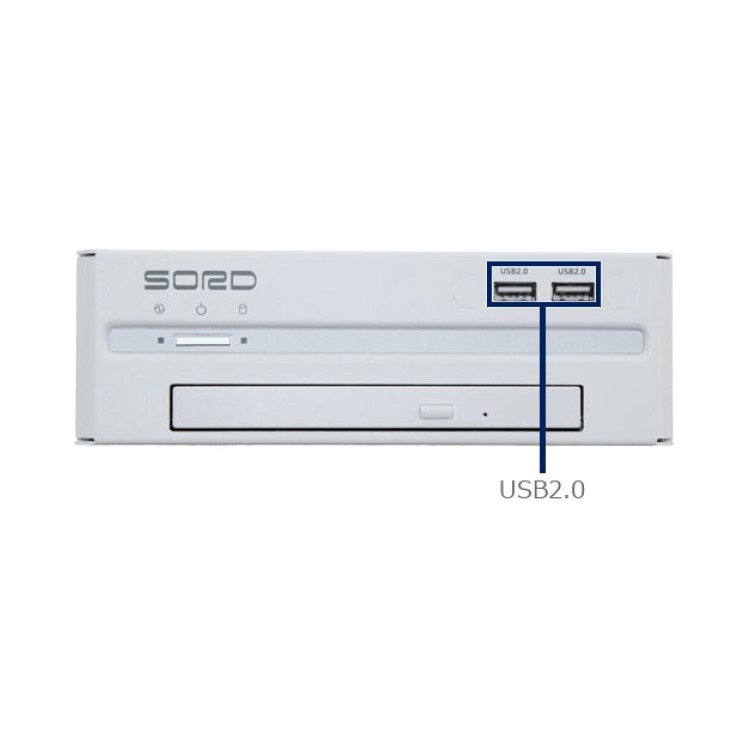

フロントパネル
バックパネル
スペック表
スペック表
| 機種名 | FAB-s110 | |
|---|---|---|
| CPU | CPU |
Intel® Core™ i5-12500TE Processor（1.90-4.30GHz） Intel® Core™ i3-12100TE Processor（2.10-4.00GHz） Intel® Celeron® Processor G6900TE(2.40GHz) より選択 |
| ソケット | FCLGA1700 | |
| チップセット | Intel® H610E | |
| メモリー | メインメモリー |
DDR5-4800 SO-DIMM unbuffered ECC機能無し 8GB(8GB x1)、16GB(8GB x2)、32GB(32GB x1)、64GB(32GB x2) より選択 |
| メモリースロット数 | SO-DIMM スロット (262 ピン) x2 | |
| 表示機能 | コントローラー | CPUに内蔵 |
| 最大解像度 |
DisplayPort：4096 x 2304(60Hz) HDMI：4096 x 2160(30Hz) |
|
| 補助記憶装置 | ストレージ | SSD：480GB、960GB(1台のみ) ※1 より選択 |
| 内蔵リムーバブル装置 | Slim型DVD Super Multiドライブ | |
| サウンド機能 | HD Audio準拠サウンドシステム | |
| ＬＡＮ機能 |
LAN1 : 1000Base-T / 100Base-TX / 10Base-T LAN2 : 2500Base-T /1000Base-T / 100Base-TX / 10Base-T |
|
| 拡張スロット | なし | |
| インタフェース | シリアル | なし |
| ディスプレイ | DisplayPort x1、HDMI x1 | |
| LAN | RJ45 x2 | |
| USB ※2 | USB3.2(Gen1) x4 (背面 x4) 、USB2.0 x2(正面 x2) | |
| マイク入力 | マイク入力(ステレオミニジャック) x1 | |
| ライン出力 | ライン出力(ステレオミニジャック) x1 | |
| 入力装置 | キーボード | OADG 準拠 日本語 109キーボード(USB インタフェース) |
| マウス | 光学式USB マウス(スクロール機能付き) | |
| カレンダー機能 | 日付、時計機能 (内蔵電池にてバックアップ) | |
| 電源 | ACアダプター |
入力：AC 100V±10% (50Hz／60Hz) 出力：DC 19V、90W |
| 電源コード | 2ピンアース付 | |
| 定格消費電流 | 4.74A | |
| 最大構成での消費電力 ※3 | 約73W | |
| 省エネ法に基づくエネルギー消費効率 ※4 | 29.5 kWh/年 省エネ達成率：AAA (区分:15) | |
| プレインストールOS |
Microsoft® Windows® 10 IoT Enterprise LTSC 2021(64bit) ※5 Microsoft® Windows® 11 IoT Enterprise LTSC 2024(64bit) ※5 OS無し より選択 |
|
| 外形寸法 | 本体(横置き時) | 190(W) x 190(D) x 61(H)mm ※6 |
| ACアダプター | 127(W) x 50(D) x 30(H)mm | |
| キーボード | 456(W) x 169(D) x 40(H)mm | |
| 質量 | 本体 | 約2.0kg ※7 |
| ACアダプター | 約330g | |
| キーボード | 約0.8kg | |
| 環境条件 | 周囲温度 | 動作時10 ～ 35℃ / 非動作時-15 ～ 55℃ |
| 湿度 | 動作時30 ～ 80%RH(結露しないこと) / 非動作時20 ～ 80%RH(結露しないこと) | |
| 関連規格 | 電波障害自主規制 | VCCIクラスB 適合 |
| 高調波電流抑制 | JIS C61000-3-2 クラスD 適合 | |
| 電気用品安全法 | 適合(ACアダプター、電源コードセット) | |
| EU RoHS指令 (10物質規制) |
準拠 | |
| セキュリティ機能 | セキュリティロックホール | |
| 添付品 | 縦置きスタンド/ VESAマウント金具:(75x75 - 100x100mm)両対応/ ACアダプター/ 電源コード/ OADG 準拠日本語109キーボード(USB インタフェース)/ 光学式USBマウス(スクロール機能付き) |
|
| 仕向け地 | 日本国内 | |
※1 2 台構成およびRAID 構成はできません。
※2 USB の形状はType-A のみとなります。
※3 最大構成時とは、本製品の選択可能なメニューで消費電力が最大となる構成になります。
（CPU、SSD、ODD、SO-DIMM、LANポートに当社の負荷試験プログラムを使用して測定。）
※4 エネルギー消費効率とは、JIS C 62623:2014に規定する方法により測定した年間消費電力量です。
省エネルギー基準達成率が 100%以上の場合は、省エネルギー基準達成率の数値の代わりに「A（達成率100 % 以上110 % 未満）」
「AA（110 %以上140 %未満）」「AAA（140 % 以上）」の３段階の表示語で表記しています。
※5 組込用途向けのOS となります。事務用途、汎用用途等では使用できません。
※6 突起部、ゴム足、縦置きスタンド、VESA マウントは含まない寸法となります。
※7 最大構成での値になります。選択したメニューにより質量は異なります。
関連規格
| 電波障害自主規制 | VCCIクラスB 適合 |
|---|---|
| 高調波電流抑制 | JIS C61000-3-2 クラスD 適合 |
| 電気用品安全法 | 適合（ACアダプター、電源コードセット） |
| 環境負荷物質対応 | RoHS指令(10物質規制)準拠 |
リリース
2024年6月
FAB-s110 専用オプション
SR-SS1B
FAB-s110 専用オプション
特長
バッテリーを内蔵し、予期せぬ停電や、入力電源異常が発生した際に、FAB-s110に対し、一定時間電力供給して、安全にシャットダウンします
※製品化前のため、仕様・名称に関しては予告なく変更になる場合がありますFAB-s110専用設計
高さ・奥行はFAB-s110と同じ190mm×190mmのコンパクト設計
SR-SS1Bサイズ
W:29mm H:190mm D:190mm
ご提案用途
医療事務
検査装置
生産設備
ストア
コントローラー
デジタル
サイネージ
