停電から本体を守る
コンパクト設計・省スペース
長期供給
国内設計／生産
Windows®/Linux®対応
組込みパソコン専用オプション
Safety Shutdown
FAB-s110/SR-c100専用オプション
対象の組込みパソコン
コンセプト
今なぜSafety Shutdownが必要なのか
現在のUEFIの規格では、マザーボード上のUEFI内部の NVRAM への書き込みを禁止することができません。
そのため、起動時、動作時、シャットダウン時に停電などの想定外の電源断が発生するとPCが起動しなくなることがあります。
今までは、BIOS内部のNVRAMへの書き込み禁止、OSのROM化、SSD内部へのキャパシタ追加等の工夫で想定外の電源断に対応していました。
ただ、今までの方法ではUEFIへの保護が無いため想定外電源断へ100%対策する事ができなくなっています。
想定外の電源断に正しく対応するためには「バッテリー＋専用ハードウェア」を使用して正しくシャットダウンする方法が必要となります。
特長
停電から本体を守る
急な停電でも安全にPCをシャットダウンできます。
本体の機能（UEFI設定）と併用する事で、復電した時には自動で起動可能です。

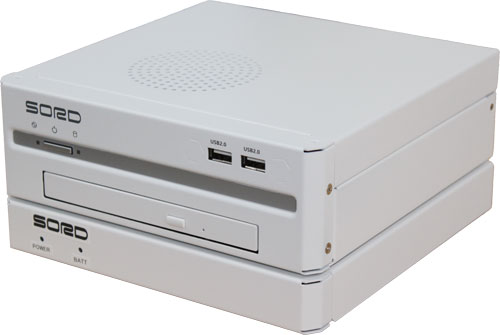

コンパクト設計、省スペース
コンパクト設計により省スペースを実現。
FAB-s110と設置サイズを合わせる事で省スペースに設置可能です。
W:190mm D:190mm H:29mm※
※ 突起部、ゴム足を含みません
長期供給
対応可能な部品の選定により、長期供給(3年供給)を実現いたします。
国内設計/生産
ノートPCのバッテリー技術に精通したエンジニアが、その知識を活かして国内で設計を行っています。
また、国内工場で基板製造、組立、検査を実施し、国産の高品質な製品を提供いたします。
Windows®/Linux®対応
専用シャットダウンプログラムはWindows®10 IoT、Windows®11 IoT、Linux®※に対応します。
オプションと本体は、USBケーブルで接続してシャットダウンコマンドのやり取りをします。
※ Linux®のインストールをご希望の場合は、弊社営業にお問い合わせください。
インタフェース

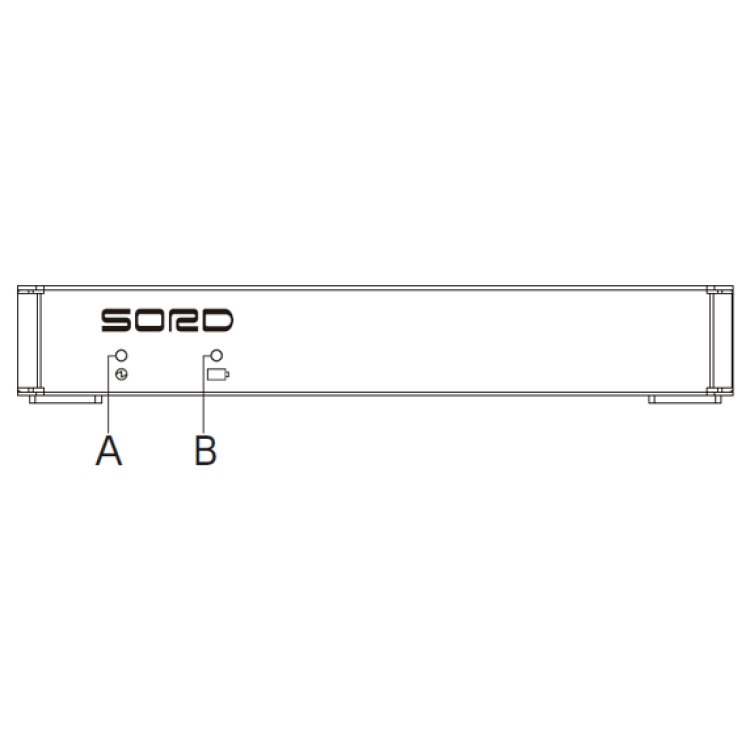

フロントパネル

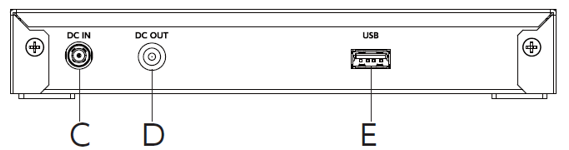

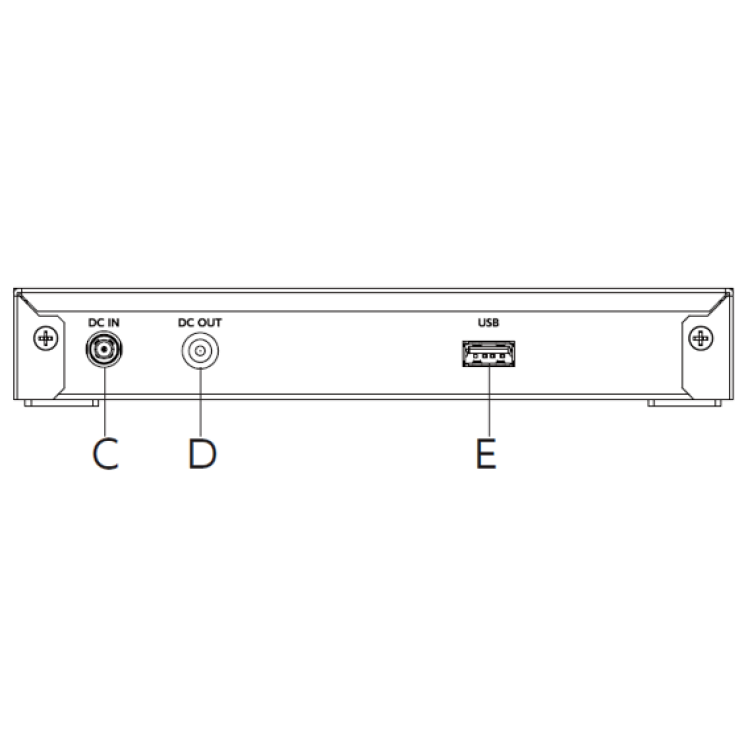

バックパネル
インタフェース説明
- A. Power LED(青)
詳細は別表を参照願います。 - B. Battery LED(橙)
詳細は別表を参照願います。 - C. DC INジャック
- D. DC OUTジャック
- E. USB2.0(TypeA)ポート
| LED種類 | 点灯／点滅 | 状態 |
|---|---|---|
| Power LED(青) | 点灯 | 本製品に電源が供給されている |
| 点滅 | 本体寿命(バッテリー劣化) | |
| Battery LED(橙) | 点灯 | バッテリー運転中(AC電源切断) |
| 点滅 | バッテリー通信エラー | |
| 2回点滅 | バッテリー残量50%以下 | |
| 消灯 | バッテリー運用停止中 |
インタフェース説明：別表

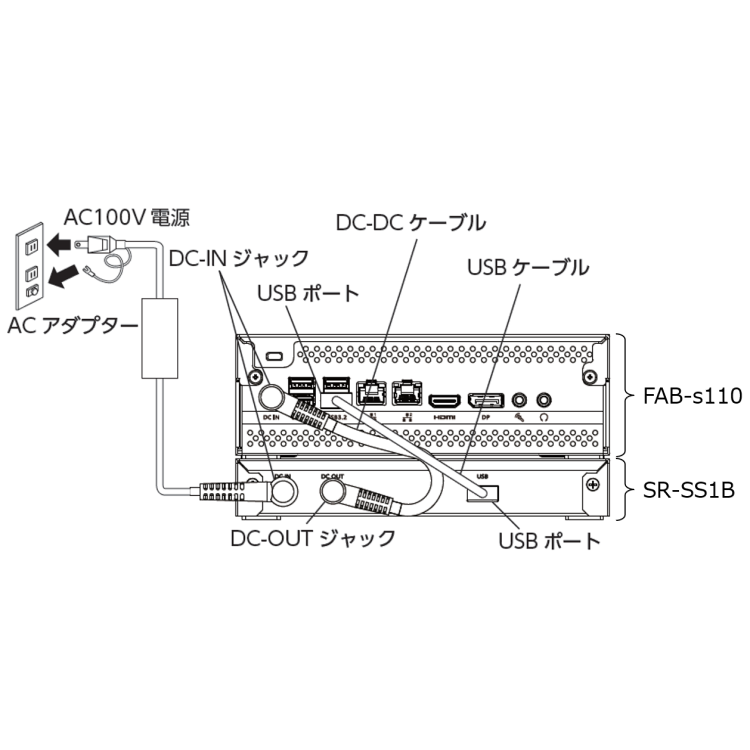

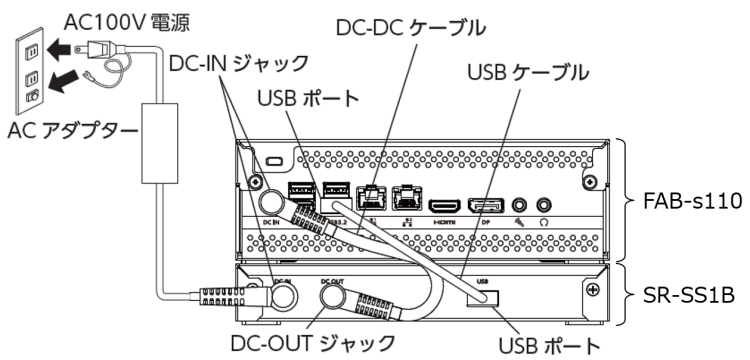

接続イメージ
スペック表
スペック表
| 機種名 | Safety Shutdown(型番：SR-SS1B) | |
|---|---|---|
| 直流入力 | 定格入力電圧 | DC19V |
| 入力電圧範囲 |
DC19V ± 5% (ACアダプターを使用) |
|
|
最大電流 (定格入力電圧時、定格負荷接続時) |
4.74A (ACアダプターを使用) |
|
| 入力形状 | DC-INジャック | |
| 入力保護 | ヒューズ | |
| 入力保護容量 | 10A | |
| 直流出力 |
定格電流 (定格出力電圧時) |
4.3A |
| 切替時間 | 無瞬断 | |
| 出力電圧 | DC19V ± 5% | |
| 出力形状 | DC-OUTジャック | |
| バッテリー | バッテリー種類 | リチウムイオンバッテリー |
| 定格電圧 | 10.80V | |
| 定格容量 | 6.80Ah/73.44Wh | |
| バッテリー期待寿命 | 25℃環境で5年 | |
| ユーザー側で交換 | 不可 | |
| 充電時間 | 約3時間(25℃環境時) ※1 | |
| 環境 | 使用周囲温度／湿度 | 10～35℃／30～80%RH(結露しないこと) |
| 保管周囲温度／湿度 |
最大：-20～50℃／96%(結露しないこと) 標準：-20～25℃／10～90%(結露しないこと) |
|
| 構造 | 外形寸法 | 190(W) x 190(D) x 29(H)mm (突起含まず) |
| 本体質量 | 約 1.45kg | |
| 冷却方式 | 自然空冷 | |
| 規格対応 | 安全規格 | JIS C 62368-1(自己評価) |
| EMI放射妨害電界強度 | VCCI-B | |
| 最大消費電力 ※2 | 86.7W | |
| 通信インタフェース | USB2.0(TypeA) | |
|
提供ソフトウェア (CDにて添付) ※3 |
アプリケーション | Safety Shutdown Manager |
| ドライバ | Virtual COM Port Drivers | |
※1 高温 / 低温環境下でご使用時、充電温度保護の作動により実際の充電時間が仕様に記載された充電時間よりも長くなる場合があります。
※2 バッテリー充電時の消費電力となります。
※3 CD添付はWindowsのみ。
Linux®の場合はSafety Shutdown Managerをプレインストールした状態で提供します。
Linux®のインストールをご希望の場合は、弊社営業にお問い合わせください。
関連規格
| 電波障害自主規制 | VCCIクラスB 適合 |
|---|---|
| 高調波電流抑制 | JIS C61000-3-2 クラスD 適合 |
| 電気用品安全法 | 適合（ACアダプター、電源コードセット） |
| 環境負荷物質対応 | RoHS指令(10物質規制)準拠 |
設置イメージ

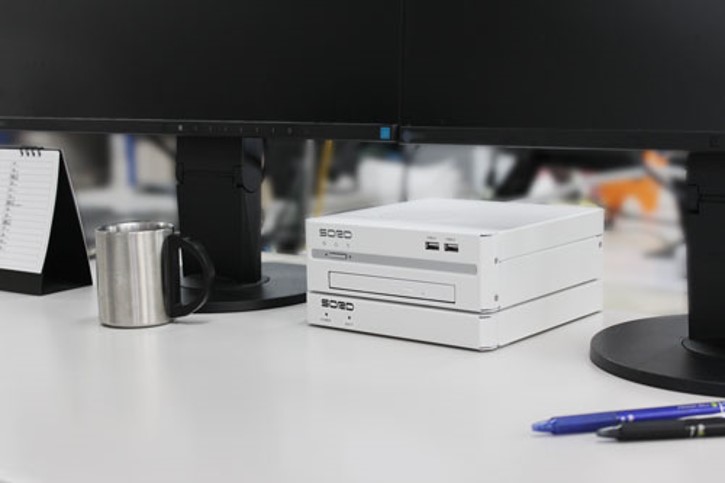

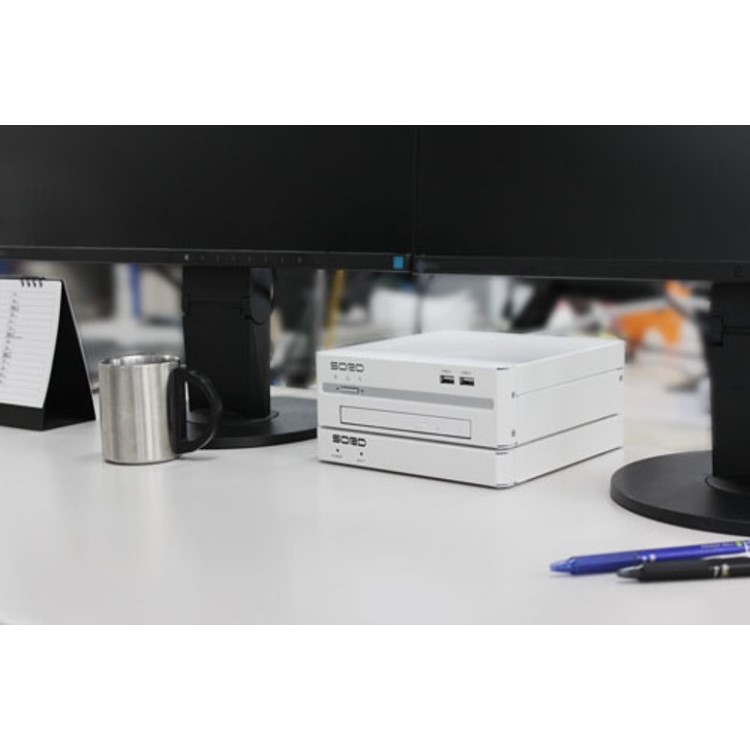

設置イメージ（ディスプレイ下の空きスペース）
小型なので置き場所に困らない
リリース
2024年8月
