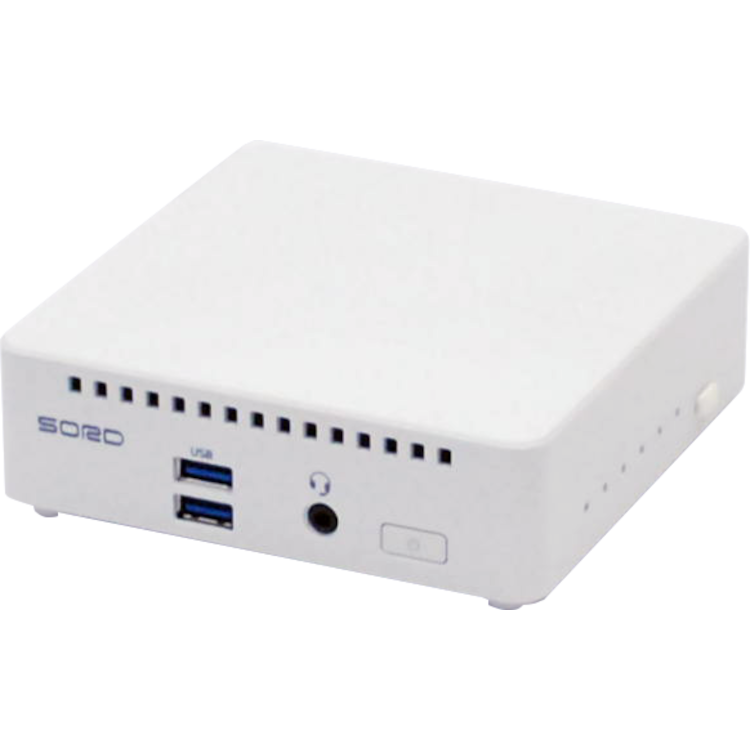

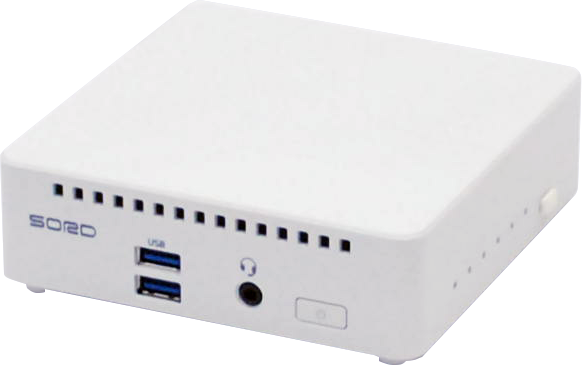

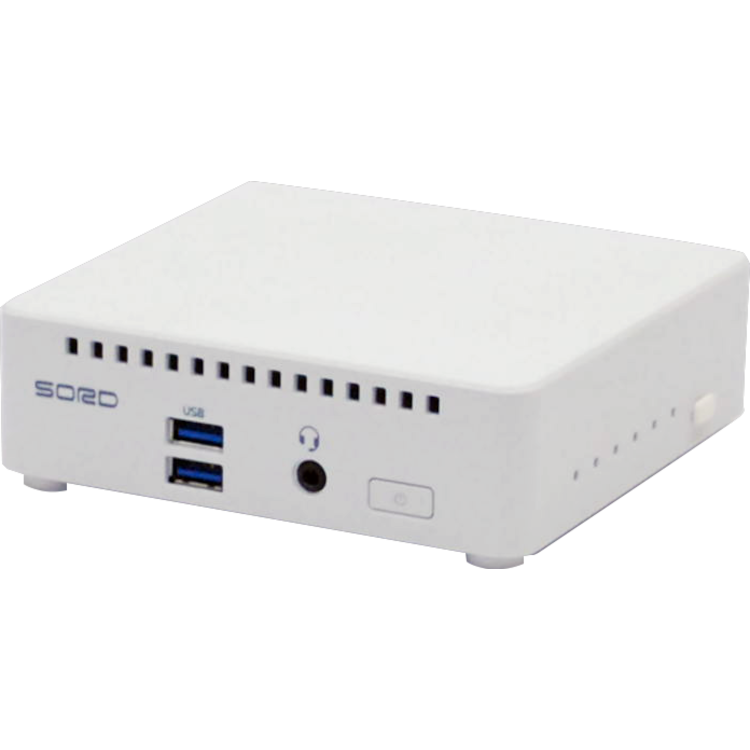

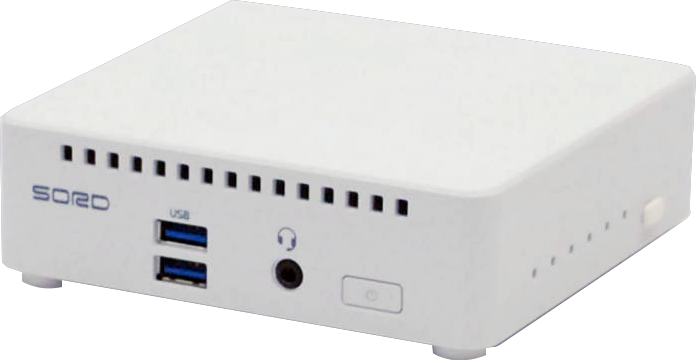

SR-c100 24時間連続稼動モデル
COMPACT BOX MODEL
手のひらサイズ・動作保証温度(5~40℃)
/embedded/download/pdf/w_SR-c100_Catalog.pdf
/contact/contact_embedded.html?category=FAB_PC&item=SR-c100 コンパクト24時間連続稼動モデル
SR-c100 コンパクト24時間連続稼動モデル
w_SR-c100_Catalog.pdf
ei2
24時間連続稼動
動作保証温度範囲
国内設計・長期供給
手のひらサイズ
以下のOSをサポート※1 ※2
長時間の稼動に耐えられる設計となっており、24時間連続で稼動することが可能です
SR-c100では、動作保証温度範囲を(5~40℃)に設定し、より柔軟な設置環境に対応しています
これにより、幅広い環境での機器組込みや生産ラインでの使用が可能です
設計段階から品質を確保し、長期供給でお客様の現場を止めません
販売開始より3年間供給、保守期間5年に対応いたします
コンパクトサイズ(125 x 125 x 36 mm)、軽量化(約500g)を実現
VESA規格に対応し、ディスプレイ背面へ取付可能
W:125mm D:125mm H:36mm※
※
ゴム足、縦置きスタンド、VESAブラケットを含みません
| 機種名 | SR-c100 | |
|---|---|---|
| CPU | CPU | Intel® Core™ Ultra 5 Processor 125U |
|
クロック数 (ターボブースト時) |
Pコア:最大4.30GHz Eコア:最大3.6GHz LEコア:最大2.1GHz |
|
| コア数/スレッド数 | 12コア(Pコア:2、Eコア:8、LEコア:2)/14スレッド | |
| キャッシュメモリー | 12MB | |
| パッケージ | FCBGA2049 | |
| メモリー | メインメモリー |
16GB(8GB x2) 32GB(32GB x1) 64GB(32GB x2) より選択 |
| メモリーモジュール | 262Pin DDR5-5600 SO-DIMM unbuffered ECC機能無し | |
| 動作クロック | 5600MHz | |
| メモリー専用スロット | 2スロット | |
| 表示機能 | グラフィックアクセラレーター | Intel® Graphics |
| 最大解像度 |
HDMI:4096 x 2160 (60Hz) USB Type-C (DisplayPort Alternate Mode):4096 x 2160(60Hz) |
|
| ストレージ | SSD |
SSD 480GB SSD 960GB より1台を選択 |
| サウンド機能 | HD Audio準拠(ヘッドホン出力/マイク入力対応) | |
| 通信機能 | LAN | 2500Base-T /1000Base-T / 100Base-TX / 10Base-T |
| 無線LAN機能 | IEEE 802.11 ax(Wi-Fi 6E相当 ※1、Wi-Fi Aliance認証未取得) | |
| Bluetooth® | Bluetooth® wireless technology / LE | |
| 拡張スロット | なし | |
| ストレージベイ | なし | |
| インタフェース | LAN | RJ45 x 2 |
| ディスプレイ | HDMI x2 USB Type-C x1 | |
| サウンド | ライン出力/マイク入力(ステレオミニジャック) x1 | |
| USB |
USB 3.2 (Gen1) 前面2ポート USB Type-C(USB4対応) 背面1ポート |
|
| 電源 | 本体 |
DC-in 19V USB Type-C:PD Sink 20V/3A(60W)、Source 5V/3A(15W) |
| ACアダプター |
入力:AC100V±10% (50/60Hz) 出力:19V/4.74A/90W |
|
| ACコード | 2ピンアース付き | |
| 定格消費電流 | 4.74 A | |
| 最大構成での消費電力 ※2 | 41W | |
| 省エネ法に基づくエネルギー消費効率 ※3 | 41.9kWh/年 省エネ達成率:A(区分:15) |
|
| 外形寸法 | 本体 ※4 | 125(W) × 125(D) × 36(H) mm |
| ACアダプター | 127(W) × 50(D) × 30(H) mm | |
| 質量 | 本体 | 約550g |
| ACアダプター | 約330g | |
| 筐体 | 小型PC (専用設計) | |
| 環境条件 | 周囲温度 |
動作時:5~40℃ 非動作時:-15~55℃ |
| 湿度 |
動作時:30~80%RH(ただし結露しないこと) 非動作時:20~80%RH(ただし結露しないこと) |
|
| ソフトウェア | BIOS | AMI BIOS |
| OS |
Windows® 11 IoT Enterprise LTSC 2024 (64bit) ※5 なし より選択 |
|
※1 本製品の無線機能は屋内限定です。屋外では使用しないでください。
※2 最大構成時とは、本製品の選択可能なメニューで消費電力が最大となる構成になります。
(CPU、SSD、SO-DIMM、LANポートに当社の負荷試験プログラムを使用して測定。)
※3 エネルギー消費効率とは、JIS C 62623:2014に規定する方法により測定した年間消費電力量です。
省エネルギー基準達成率が 100%以上の場合は、省エネルギー基準達成率の数値の代わりに
「A(達成率100 %以上110 %未満)」「AA(110%以上140%未満)」「AAA(140 %以上)」
の3段階の表示語で表記しています。
※4 ゴム足、縦置きスタンド、VESAブラケットなどは含みません。
※5 組込用途向けのOSとなります。事務用途、汎用用途等では使用できません。
| 電波障害自主規制 | VCCI Class-B 適合 |
|---|---|
| 高調波電流抑制 | JIS C61000-3-2 クラスD 適合 |
| 電気用品安全法 |
製品:非該当 ACアダプター、電源コードセット:適合 |
| 特定化学物質規制 |
J-Moss適合(ラベルによる表示は実施しません) EU RoHS指令準拠(10物質規制) |
本ガイドは、SR-c100を業務用途で長期間・安心してご使用いただくための設置および運用のポイントをまとめたものです。
本体の放熱設計や想定使用環境をふまえた上で、以下の項目について、ご説明します。
・設置および運用の基本的な考え方
・放熱性能と安全性を高める設置方法
・安定動作を支える温度・環境管理
・推奨されるお手入れ方法
・日常運用におけるポイント(まとめ)

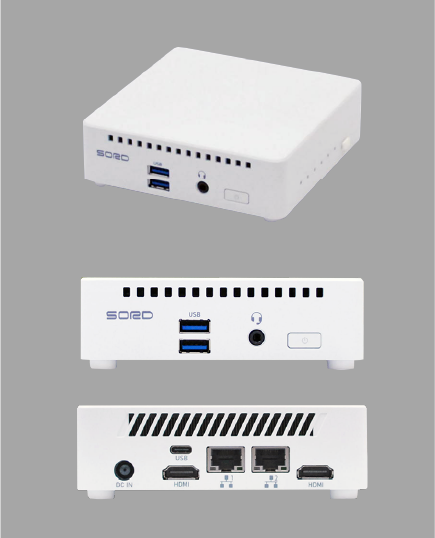

SR‑c100は、業務用途での連続使用を想定し、信頼性を重視した設計となっています。
その信頼性を正しく引き出すためには、設置方法や使用環境を適切に整えることが重要です。
設置や運用に起因する過度な熱負荷や環境ストレスは、部品劣化や動作不安定の要因となります。
以降の項目では、SR‑c100の特性を踏まえた具体的な設置方法および運用上の注意点を説明します。

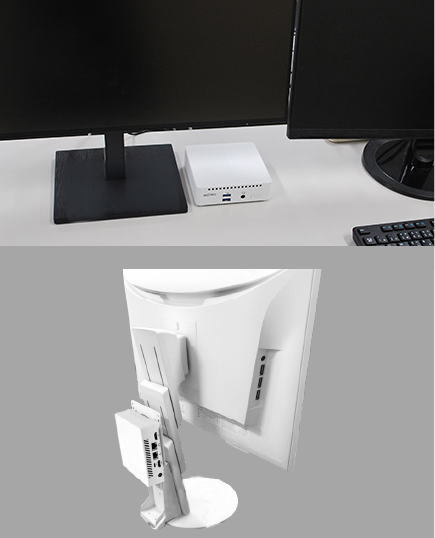

SR-c100本体は、横置き、または付属の専用金具で固定し、安定した状態で設置してください。
※ 床置きはホコリ吸引や転倒のリスクがあるためおやめください
壁面から適切な距離を取り、通風孔の周囲に十分な空間を確保し、壁面や周辺物でふさがれないよう注意してください。
これにより、内部に熱がこもることを防ぎます。
直射日光や暖房機器の近くは避け、周囲温度が過度に上昇しない場所に設置してください。
湿気や水分の影響を受けやすい場所を避け、電気部品の劣化や故障を防止してください。
動作保証温度の範囲内で使用することで、CPU・ストレージ・電源が想定どおりに動作し、処理遅延や誤動作のリスクを低減できます。
急激な温度変化は、機器内部に結露を発生させる原因となります。
空調環境下での使用や、電源投入前に温度をなじませる運用を推奨します。
ほこりの少ない環境は、通風孔やファンへの異物混入を防ぎ、内部温度を安定させる効果があります。
SR-c100を継続して使用するためには、定期的な清掃を行うことが有効です。
清掃作業前に、必ず電源を切り、電源プラグを抜いて作業してください。
本製品の汚れは、やわらかい布で拭き取ってください。汚れがひどい場合は、水を少量含ませた柔らかい布を使用し、内部に液体が入らないよう外装部のみを拭き取ってください。
また、通風孔にたまったほこりも定期的に除去し、通気を妨げないようにしてください。
高濃度アルコールや塩素系薬剤 の使用は避けてください。
本ガイドで示した設置および運用上のポイントを継続して実施することで、SR-c100を安定した状態でご使用いただけます。
設置環境の配慮、温度管理、定期的な清掃は、いずれも特別な作業ではありませんが、長期運用において重要な要素です。
これらを日常運用の一部として取り入れることで、突発的なトラブルの発生を抑え、安心して長くご使用いただける環境を維持できます。
| 資料名 | ダウンロードリンク | ファイルサイズ |
|---|---|---|
| まとめてダウンロード(ZIP圧縮) | ZIPファイルダウンロード | 2,919KB |
| SR-c100 取扱説明書 | PDFダウンロード | 2,093KB |
| SR-c100 Windows11IoTお使いいただくにあたって | PDFダウンロード | 741KB |
| 本製品の清掃を実施いただく際の注意事項 | PDFダウンロード | 481KB |
| SR-c100 ハードウェア仕様 | PDFダウンロード | 688KB |
2026年7月
監視システム
KIOSK端末
医療用端末
バッテリーを内蔵し、予期せぬ停電や、入力電源異常が発生した際に、SR-c100に対し、一定時間電力供給して、安全にシャットダウンします。
Safety ShutdownとSR-c100を接続する際は、USB Type-Aポートをご使用ください。
USB Type-Cポートでは正常に動作しません。
Safety ShutdownとSR-c100の接続に関する詳細につきましては、弊社営業までお問い合わせください。
